Synchronkupplungen

Synchronkupplung Typ MS

Synchronkupplung Typ MS

Die MS-Synchronkupplung der RENK-MAAG GmbH verbindet formschlüssig - analog einer flexiblen Kupplung - synchrondrehende Anlagenteile, respektive trennt automatisch bei nicht synchronen Drehzahlen. Auf Grund hydrodynamischer Schmierung aller Teile ist die Kupplung verschleißfrei. Durch die Schrägung der Lastverzahnung wird zudem der Synchronisiermechanismus entlastet. Die Kupplung arbeitet wie eine flexible Kupplung und kann große axiale Verschiebungen, radiale Verlagerungen oder Winkelfehler aufnehmen.

Sobald die Eingangsdrehzahl unter die Ausgangsdrehzahl fällt, zum Beispiel beim Abfahren eines Kombikraftwerks, wird die Kupplung durch die Schrägverzahnung automatisch und verschleißfrei getrennt, all dies auf einem äußerst niedrigen Schwingungsniveau.

Die MS-Kupplung erzeugt ausgekuppelt vernachlässigbar geringe Schleppmomente und kann durch zusätzliche integrierte Bauteile eine sichere Anlagentrennung gewährleisten. Dadurch ist es möglich Wartungsarbeiten in abgestellten Anlagenbereichen durchzuführen und damit Produktionsausfälle gering zu halten.

Merkmale

  1. Automatisches Einkuppeln und Auskuppeln bei jeder Synchrondrehzahl
  2. Automatisches Trennen bei negativem Drehmoment
  3. Leistungsbereich bis zu 300 MW
  4. Drehmomentbereich bis zu 1000 kNm
  5. Drehzahlbereich bis zu 18.500 1/min
  6. Ausgleich von Winkelfehler sowie radiale und axiale Bewegungen.
    (Keine zusätzlichen flexiblen Kupplungen nötig)
  7. Verschleißfrei durch hydrodynamische Schmierung
  8. Kürzere und effiziente Anlagenlayouts möglich
  9. Tiefe Installationskosten
  10. Installation ohne Beeinträchtigung der angrenzenden Maschinen
  11. Flansch-, Nabe- oder Quillshaft-Version
  12. Rücklaufschutz (Option)
  13. Verriegelung für Leistungsumkehr (Option)
  14. Mit oder ohne freistehendem Gehäuse (Option)
  15. Klinkenabhebung: Niedrige Drehzahl und dadurch kein Einkuppeln

Weitere Produkte

 Sicherheitskupplungen | HYGUARD®
Sicherheitskupplungen | HYGUARD®
Basisbaureihen
Basisbaureihen
Bogenzahngelenke®
Bogenzahngelenke®
Bogenzahn-Gelenkspindeln®
Bogenzahn-Gelenkspindeln®
Turbobaureihen
Turbobaureihen
Schaltbare Bogenzahn-Kupplung®
Schaltbare Bogenzahn-Kupplung®

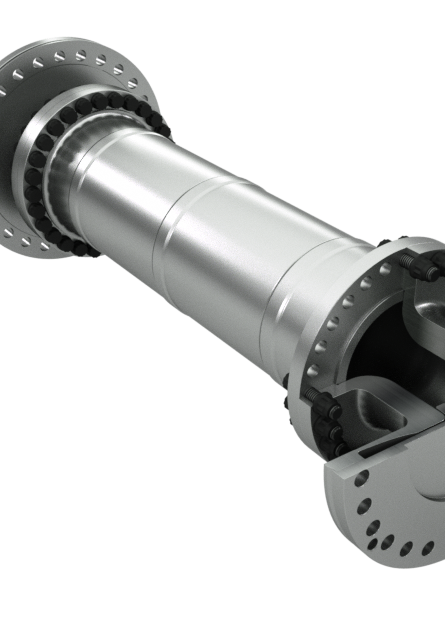

Membrankupplungen
Membrankupplungen

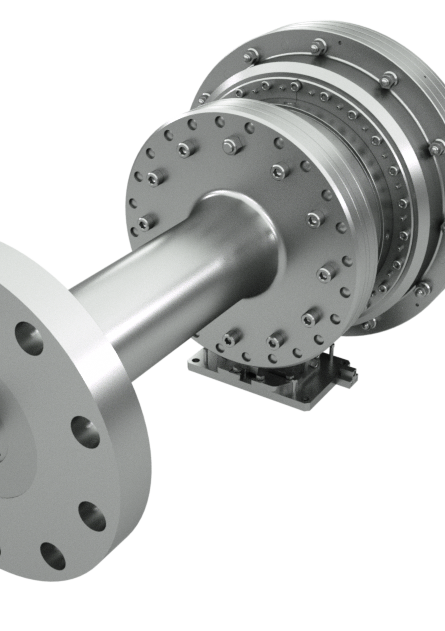

Trennkupplung Typ KAZ
