Integralgetriebe

Integralgetriebe MULTICOM®

Integralgetriebe MULTICOM®

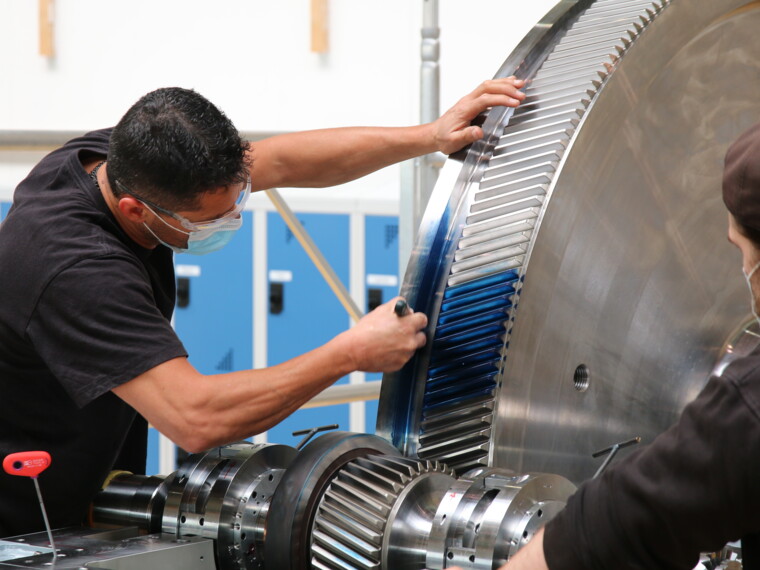

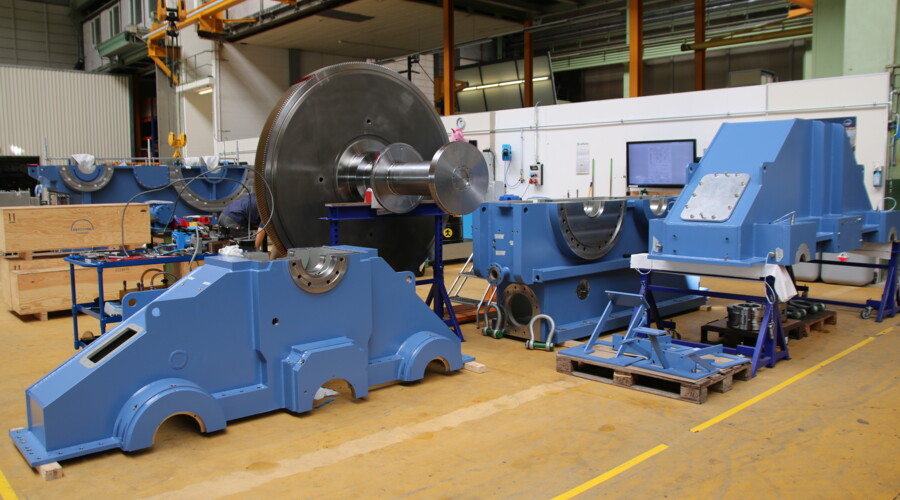

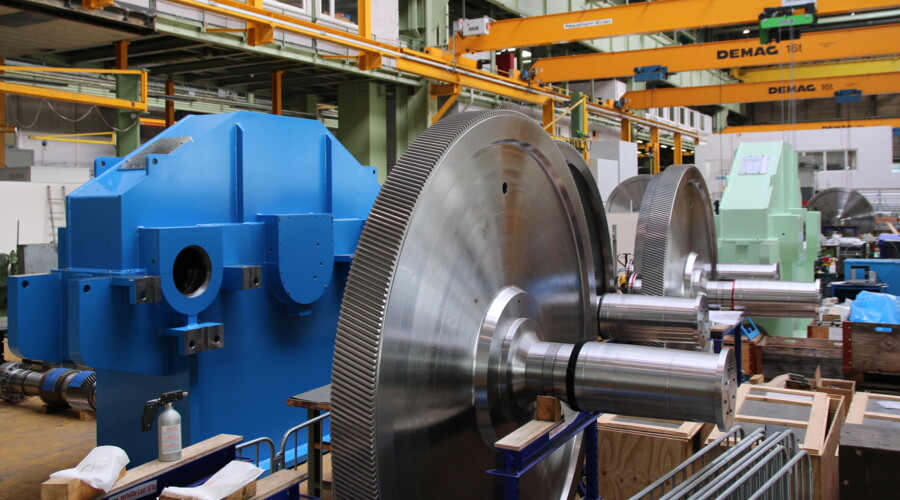

Die Mehrwellen-Integralgetriebe „MULTICOM® Getriebe GMX“ werden nach neuesten Erkenntnissen und Verfahren der Getriebetechnik ausgelegt und konstruiert. Als Herzstück einer Integralverdichter-Anlage (wie sie in der Luftzerlegung, Gasturbinenspeisung, Gaskompression, Chemie und Petrochemie, Rohmaterialveredelung, Stahlwerke und in der Prozessindustrie zum Einsatz kommen), können MULTICOM®-Getriebe bis zu 10 Verdichterstufen mit 5 verschiedenen Drehzahlen antreiben. Die mit HIRTH-Verzahnung oder Polygonnaben versehenen Laufräder werden direkt auf die Wellenenden der Integralverdichterritzel montiert und drehen bis zu 63.000 Umdrehungen pro Minute. Das Getriebegehäuse wird ein integraler Bestandteil der Kompressoranlage und nimmt neben den statischen auch die dynamischen Kräfte der Schneckengehäuse und Rohrleitungen auf. Spezielle Dichtungen verhindern dabei ein Eindringen der Prozessgase in das Getriebegehäuse. Integralverdichtergetriebe können durch Gasturbinen, Dampfturbinen, Synchron- oder Asynchron-Elektromotoren oder auch durch Expander (Axial- oder Radial-Turbinen) angetrieben werden. In Verbindung mit einer Synchronkupplung kann sogar ein Energierückgewinnungssystem verwirklicht werden. Dabei treibt zum Beispiel ein Synchron-Elektromotor ein Integralverdichtergetriebe an und ein Integralexpandergetriebe speist über die MS-Kupplung Prozessenergie zurück ins System.

Technische Daten

Leistungsübertragung:0,25-50 MW
Wirkungsgrad:bis 99%
Drehzahlen:bis 63.000 min-1
Übersetzungsverhältnisse:1-25
Aufnahme von Verdichterstufen:1-10
Gehäuseausführung:geschweißt
Verzahnung:einfachschräg mit Druckkamm
Antriebsvarianten:Synchronelektromotor, Asynchronelektromotor, Gasturbine, Dampfturbine, Expanderturbine, Energierückgewinnung mit MS-Kupplung
