Vertikallager

RENK Vertikallager Typ V

RENK Vertikallager Typ V

RENK Vertikallager der Baureihe V werden vorzugsweise in langsam bis mittelschnell laufenden Maschinen vertikaler Bauart, wie Pumpen, Gebläse, Turbinen oder Elektromaschinen eingesetzt. VT-Lager werden als kombinierte Druck- und Führungslager mit Radial- und Axialteil, VG-Lager als reine radiale Führungslager geliefert.

Wesentliche Merkmale der VT-Lager sind die kippbeweglichen runden RENK RD-Gleitschuhe. Diese werden über Tellerfedern abgestützt und gewährleisten dadurch eine gleichmäßige axiale Lastverteilung. Das Radialteil hat die Funktion eines Führungslagers. Im Bedarfsfall kann anstelle der kreiszylindrischen Schale eine Vierkeilschale eingesetzt werden. Diese Schale hat eine stabilisierende Wirkung auf die radial gering oder unbelastete Welle.

Abhängig von den jeweiligen Betriebsbedingungen werden die VT-/VG-Lager mit natürlicher Kühlung, externer Schmierstoffversorgung oder integrierten Wasserkühlern betrieben. Durch die Verwendung eines Ventilators erweitert sich der Einsatzbereich der natürlichen Kühlung auf höhere Drehzahlen. Bei externer Schmierstoffversorgung wird das Gehäuse mit einer Überlaufkammer versehen, die stets so viel Schmierstoff im Lager hält, wie für einen kurzzeitigen Notbetrieb bis zum Stillstand der Anlage notwendig ist.

FEATURES

Vertical bearings with highest flexibility and optimized for efficient operation.

With decades of experience and a large installed base of proven vertical bearings, we can not only tailor bearings to your operational needs, but also manufacture them to the highest standards. Our engineers and manufacturing experts take pride in the quality of their bearings and the features they incorporate.

With our broad technology and basic product portfolio, our experts can customize our bearings according to the needs of the application. As an example: To accommodate higher axial loads, the RD-thrust pads can be designed to inject high pressure oil from a hydrostatic jacking system.

Get in touch with our bearing experts to discuss your requirements.

Depending on the respective operating conditions, the vertical bearings are operated with natural cooling, external lubrication, or integrated water coolers. Using a fan expands the range in which natural cooling can be used to include higher speeds. If there is an external lubricant system, the housing is equipped with an overflow chamber that always contains enough lubricant for short-term emergency operation until the machine is shut down.

Reducing noise and vibration also means reducing friction and thus energy loss and wear. This is where RENK bearings excel, thanks to decades of experience in engineering and manufacturing combined with state-of-the-art production facilities and quality control.

With the expertise from RENK and the monitoring of the bearing temperature, the condition of the bearing can be easily analyzed.

Technische Daten

Wellendurchmesser:70 bis 425 mm
Bauform:Vertikal-Flanschlager
Schmierstoffversorgung:Eigenschmierung oder externe Schmierstoffversorgung
Kühlung:Natürliche Kühlung, Wasserkühlung, externe Kühlung oder Ventilator-Kühlung
Optionen:Hydrostatik-Anlage, Schmierstoffversorgungsanlage, mechanische Rücklaufsperre, integrierte elektrische Isolierung

Weitere Produkte

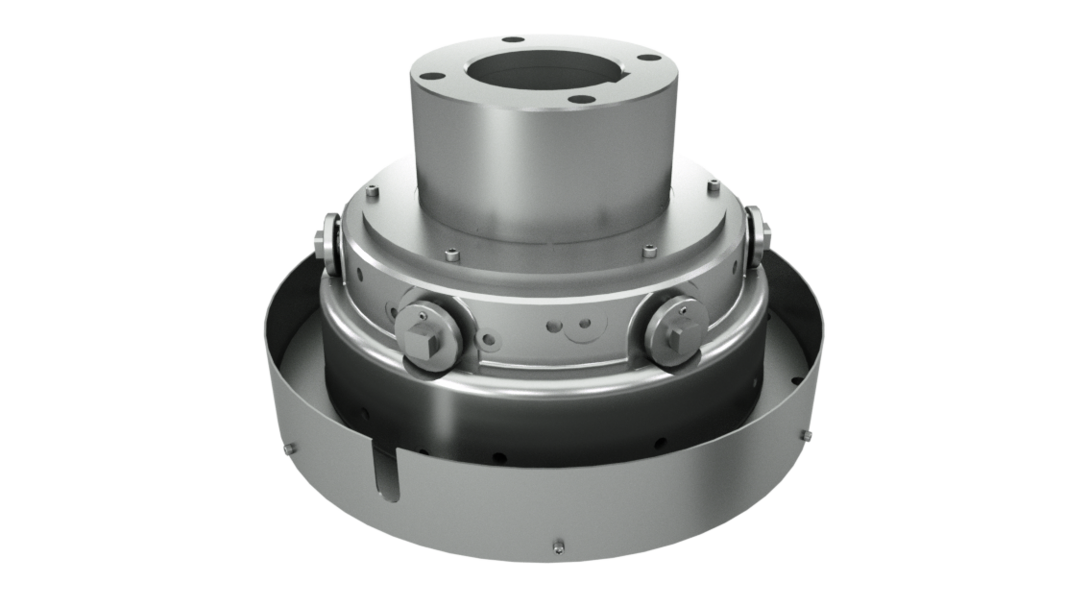

EV bearings for applications with higher speeds.
