Prüfstände für Stromabnehmer der 3. Schiene
- 01Modulare Stromabnehmeraufnahme
- 02Sehr hoher Geschwindigkeitsbereich
- 03Hochdynamische Bewegungen des Stromabnehmers
Unsere Technologien für Ihre Anforderungen
Die dritte Schiene ist Standard für die Energieversorgung von U- und S-Bahnen. Das Hauptaugenmerk bei der Auslegung der dritten Schiene liegt auf der bestmöglichen Kontaktierung des Stromabnehmers im Gesamtbetrieb. RENK Prüfstände unterstützen die nachhaltige Entwicklung der benötigten Stromabnehmer und Stromschienen, denn mit diesen Prüfständen lassen sich ihre mechanischen und elektrischen Eigenschaften unter realen Bedingungen auch bei hohen Geschwindigkeiten simulieren und analysieren.
Mit diesen Prüfständen sind zum Beispiel folgende Tests möglich:
- Kontaktkraftmessungen
- Anhubmessungen
- Lichtbogenmessungen

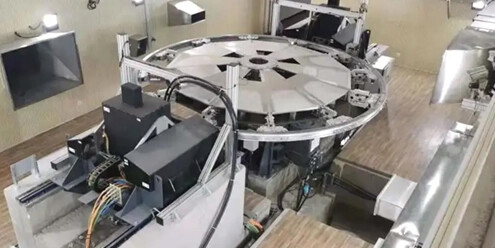

Bei unserem Prüfstandskonzept wird die Fahrzeugbewegung durch einen rotierenden Schienenring dargestellt.
Durch die elektromotorische Bewegung des Stromabnehmers in zwei Achsen können Anpressdruck und Kontaktverluste des Stromabnehmers an die realen Bedingungen angepasst werden.

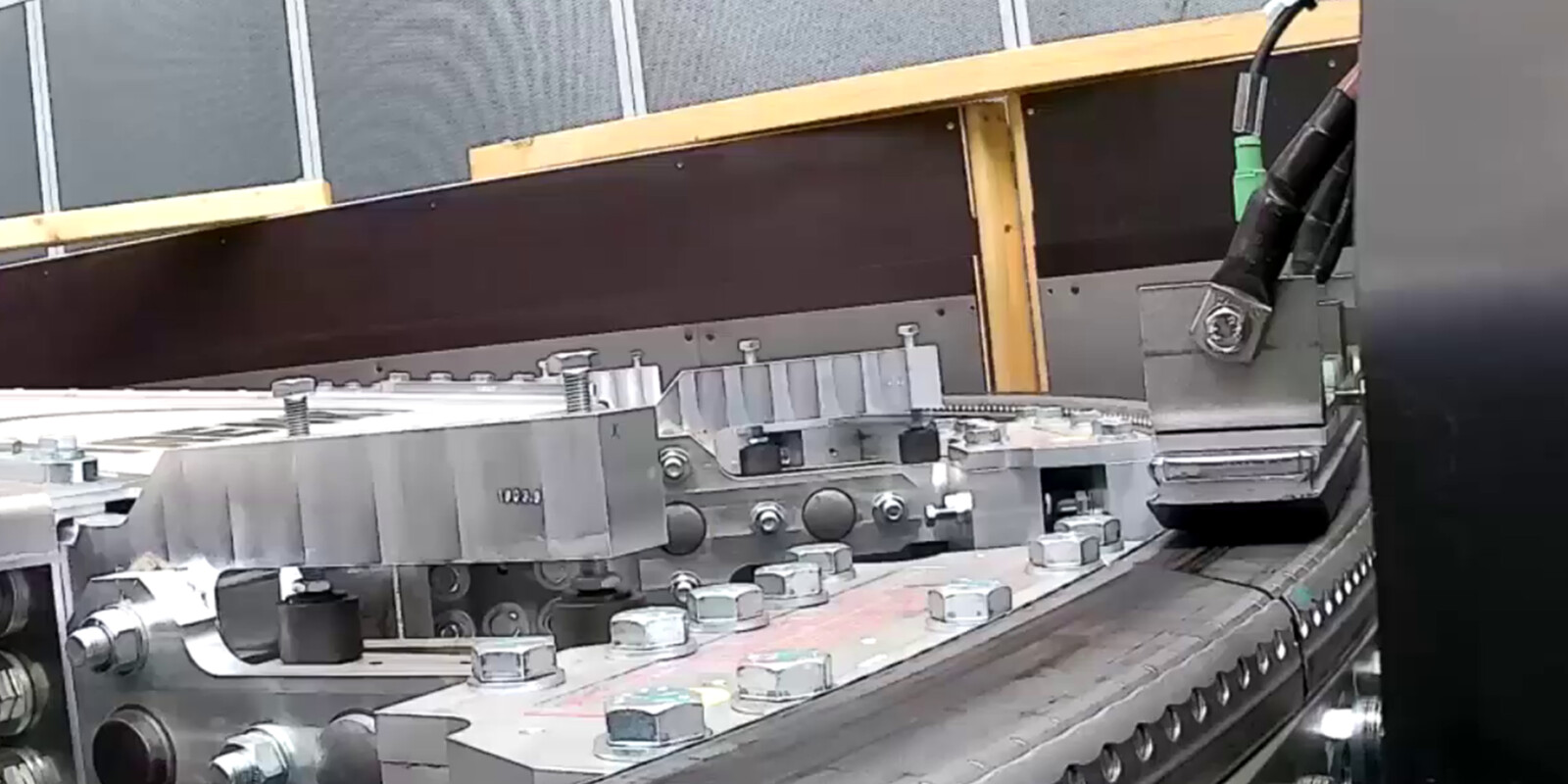

Stromabnehmer oben, unten und seitlich positionierbar
Die Prüflingshalterung unseres 3-Schienen-Prüfstandes ist so konzipiert, dass nicht nur verschiedene Stromabnehmertypen, sondern auch verschiedene Kontaktrichtungen montiert werden können. Es können obenlaufende, untenlaufende und seitlichlaufende Systeme geprüft werden.
Simulation sehr hoher Fahrgeschwindigkeiten
Aufgrund der Größe und der speziellen Lagerung des Drehtellers können sehr hohe Verfahrgeschwindigkeiten simuliert werden. Diese überhöhten Geschwindigkeiten können Langzeittests verkürzen und somit Zeit und Kosten sparen.
Hochdynamische Bewegungen des Stromabnehmers
Das Antriebssystem der Stromabnehmereinheit sorgt für hohe Beschleunigungen und Bewegungen in vertikaler und horizontaler Richtung gegenüber dem Schienenring. Auf diese Weise können die Bewegungen des Stromabnehmers auf der Schiene bis zum Kontaktverlust auch bei hohen Fahrgeschwindigkeiten simuliert werden.

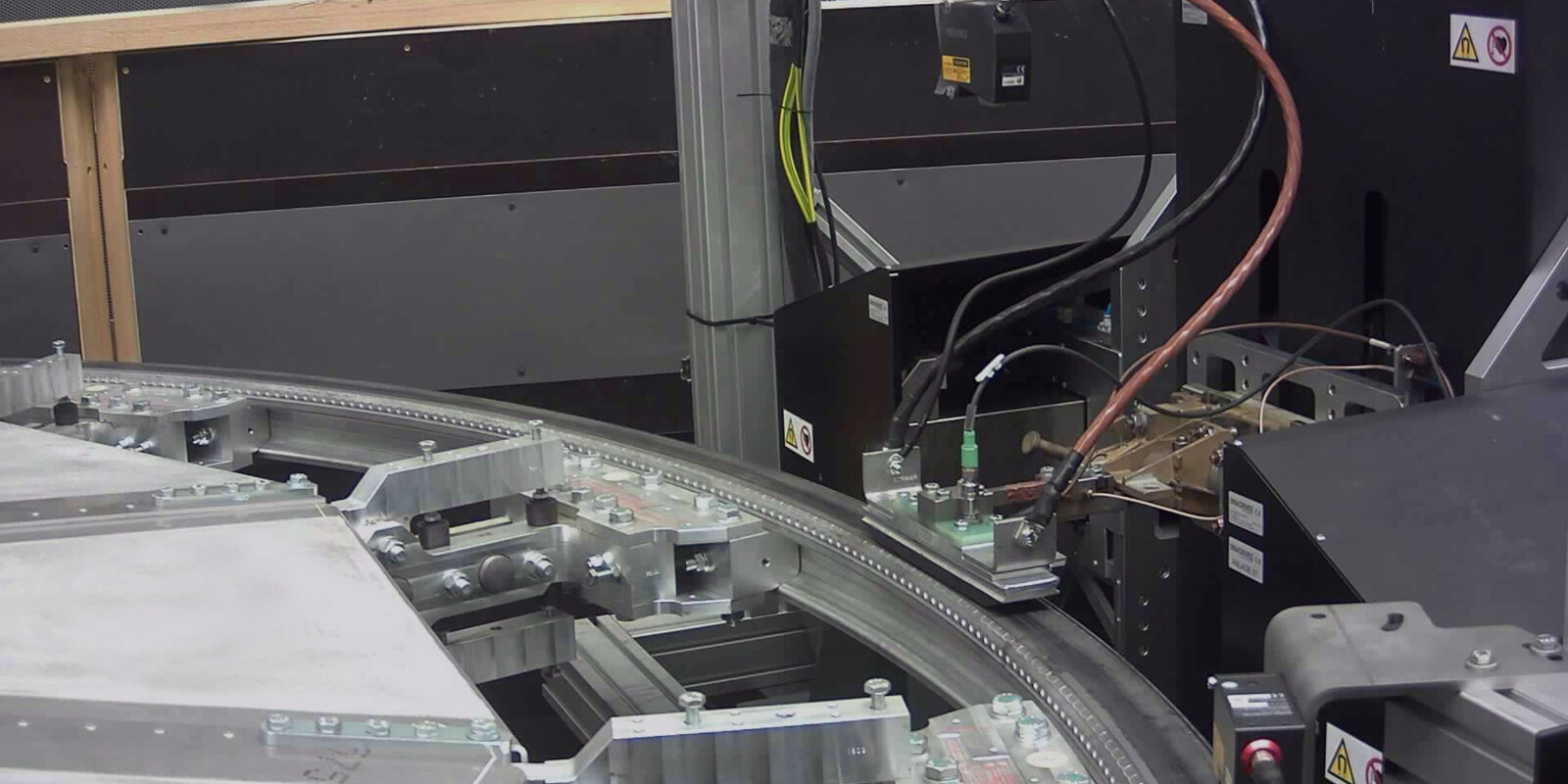

Gebogenes und rotierendes Schienenstück
Zur Nachbildung einer endlosen Stromschiene wird eine reale Stromschiene zu einem Ring gebogen und auf einen Drehteller montiert. Unterschiedliche Ringe können je nach Kundenanforderung von RENK bezogen oder vom Nutzer des Prüfstandes selbst hergestellt werden.

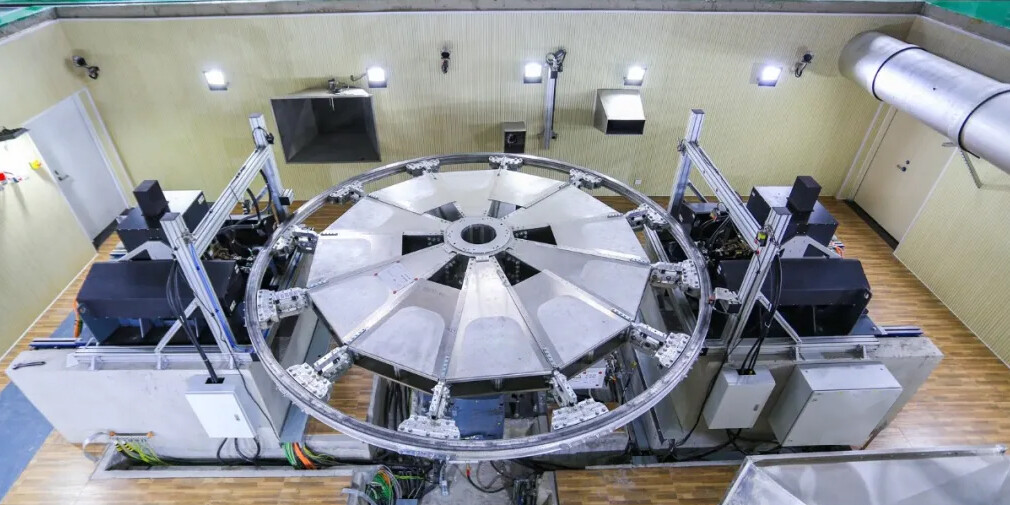

Gleichzeitige Prüfung von zwei Stromabnehmern
Bei der Zertifizierung von Stromabnehmern werden oft lange Testläufe mit mehreren Prüflingen durchgeführt. Unser Prüfstand der 3. Schiene ist so konzipiert, dass zwei Prüflinge gleichzeitig geprüft werden können. Dies reduziert die Prüfzeiten und -kosten.
Merkmale
- Prüfstand für die Entwicklung und Prüfung mechanischer und elektrischer Komponenten der 3. Schiene von S- und U-Bahnen
- Gebogenes und rotierendes Schienenprofil zur Simulation einer endlosen Stromschiene
- Beweglicher Stromabnehmer (vertikal und horizontal) zur Erzeugung dynamischer Kontaktwechsel an der Stromschiene
- Teil- und Langzeitprüfungen unter realistischen Stromstärken
- RENK RDDS Prüfstandsautomatisierung und Messdatenmanagement
