Unsere Technologien für Ihre Anforderungen

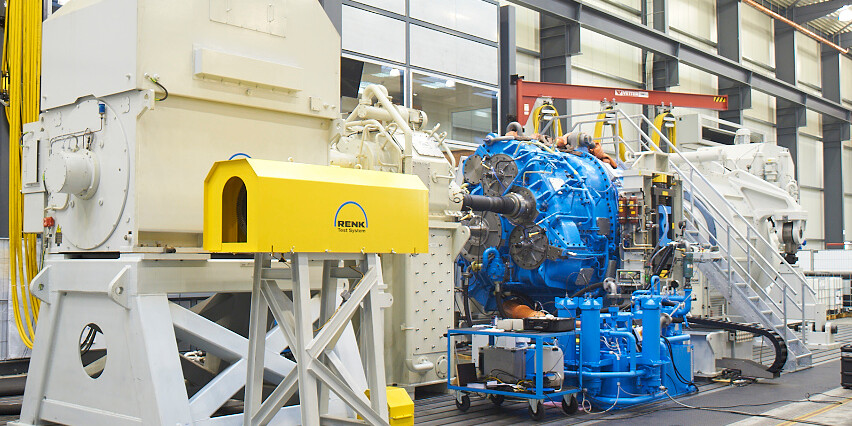

Getriebe in Windkraftanlagen sind extremen Belastungen ausgesetzt und sollen über einen sehr langen Zeitraum hinweg zuverlässig arbeiten. Realitätsnahe Tests sind daher notwendig.

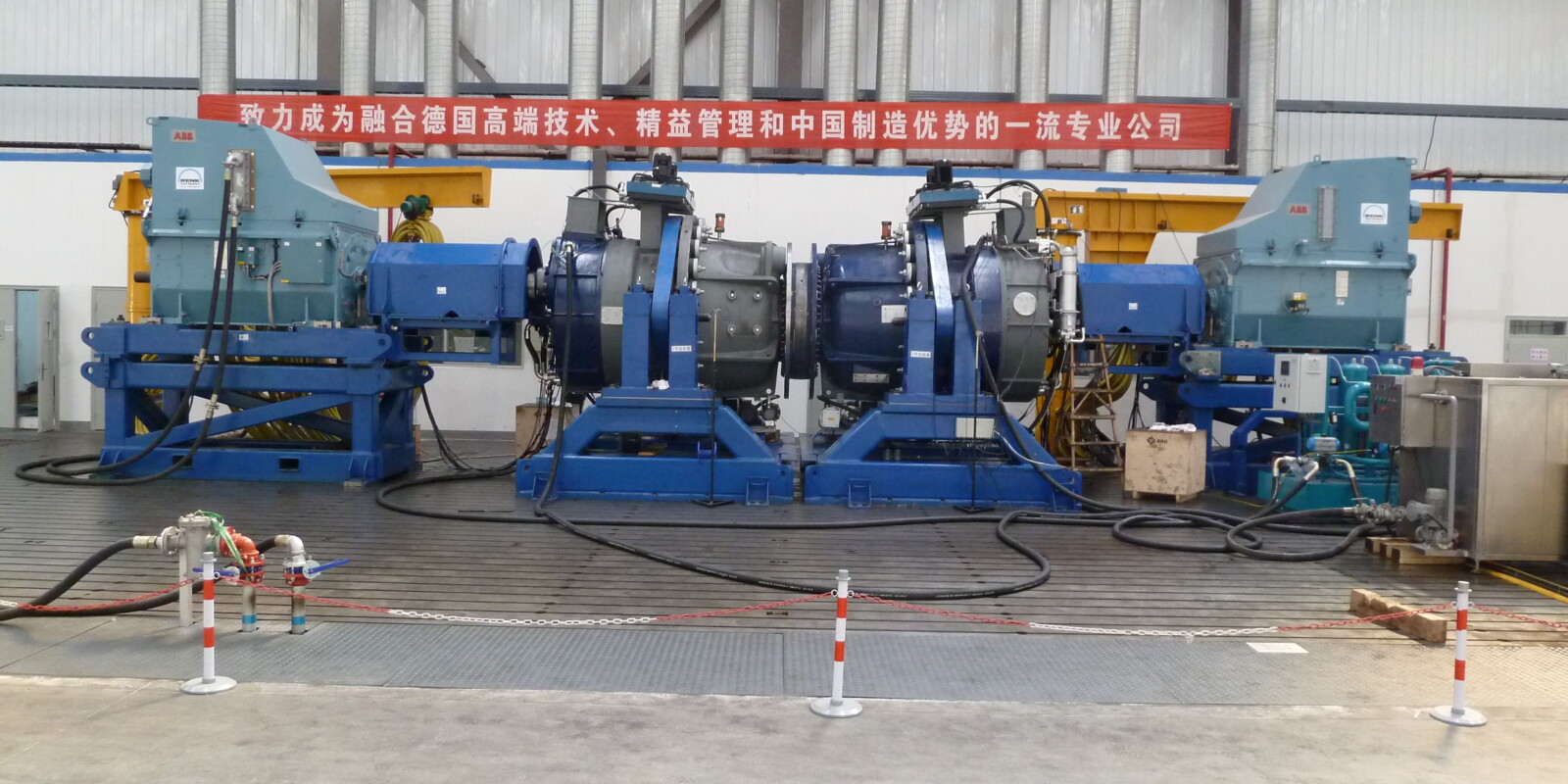

Back-to-Back-Aufbauten sind ein seit Jahrzehnten bewährter Standard für die Getriebeprüfung. Für einen solchen Aufbau ist eine ganze Reihe von Komponenten möglich, die je nach Prüfling, speziellen Prüfanforderungen und gewünschter Prüfstandsmodularität ausgewählt und miteinander kombiniert werden können:
- Antriebs- und Bremssysteme (Motoren, Antriebe, Transformatoren, Adaptionsgetriebe)
- XYZ-Verstellvorrichtungen für Motoren
- Kupplungen für schnelllaufende Wellen
- Verstellbare Prüflingsunterbauten
- Kupplungen für langsam laufende Wellen (Hauptwelle)
- Einstellvorrichtungen für Hauptwellen
- Schmiereinheiten
- Kühleinheiten
- Belastungseinheiten
- Prüfstandsfundamente
- Schallisolierungen
- Sicherheitseinrichtungen
- Messeinrichtungen
- Prüfstandssteuerung und Automatisierungssystem
Diese Flexibilität ermöglicht es uns, unsere Kunden ganz individuell zu bedienen. Von der Erweiterung einer bestehenden Anlage um eine neue Komponente bis hin zur kompletten Realisierung eines neuen Prüfstandes.
Getriebeprüfstände von RENK können sowohl zu Entwicklungszwecken als auch zur Qualitätssicherung am Ende der Produktion und nach Getriebeüberholungen eingesetzt werden.
Modulares Prüfstandskonzept zur Erprobung unterschiedlicher Getriebetypen
Prüfstände für Windturbinengetriebe sind in der Regel notwendig, um eine Reihe von verschiedenen Getrieben zu testen. Dabei sind nicht nur unterschiedliche Größen eines Getriebetyps zu berücksichtigen, sondern auch unterschiedliche Getriebeausführungen, wie z.B. Drei- oder Vierpunktlagerungen für verschiedene Triebstrangkonfigurationen. RENK-Prüfstände sind von Beginn an modular aufgebaut, so dass die unterschiedlichen Anforderungen mit geringen Modifikationen erfüllt werden können.

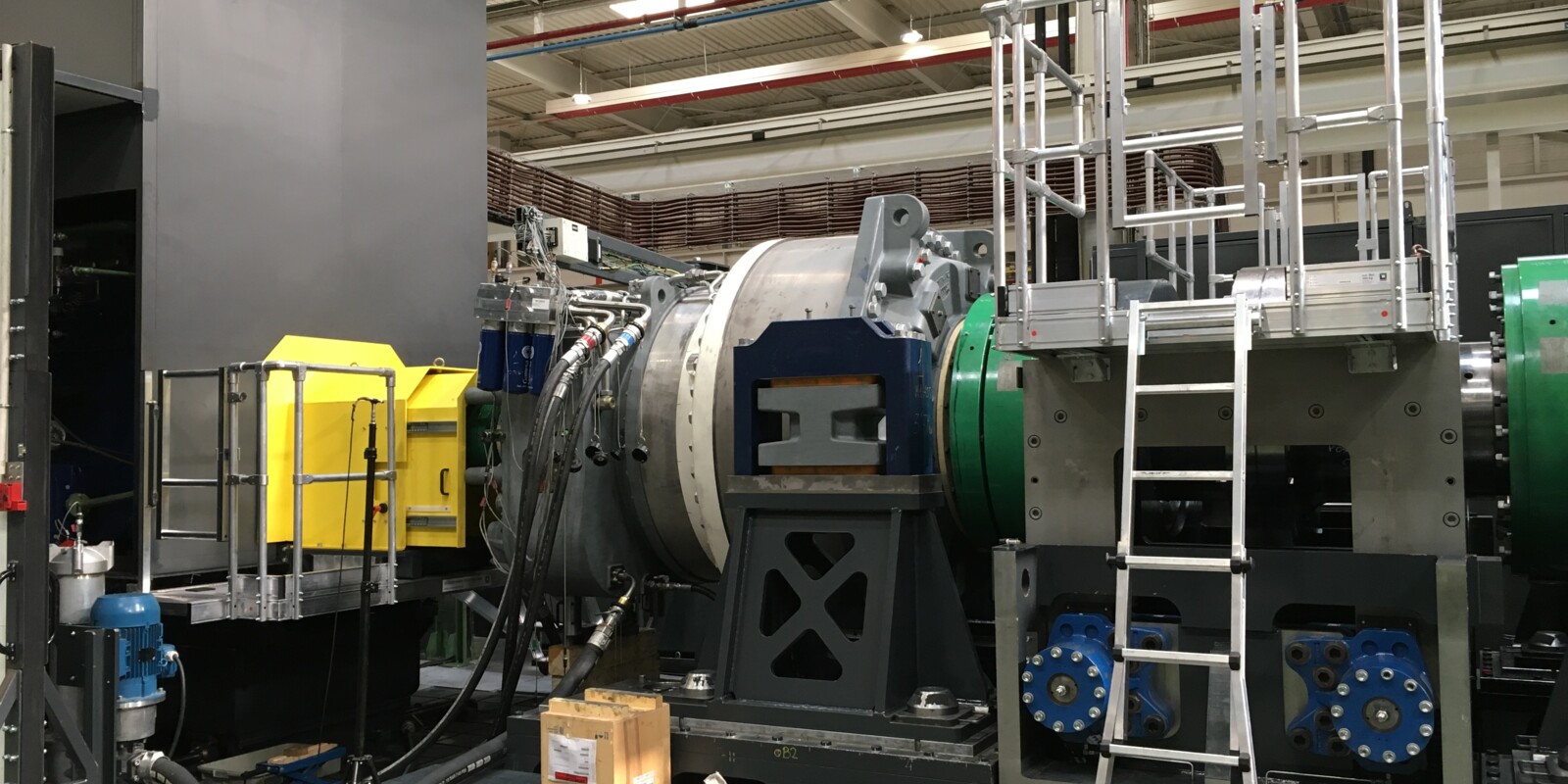

Simulation der realen Einbausituation
Getriebe von Windenergieanlagen werden in den meisten Fällen im Betrieb nicht nur mit Drehmoment belastet. Diese zusätzlichen Belastungen aus der Rotordynamik, der Hauptwellenlagerung oder dem Getriebegewicht werden im Prüfstand simuliert, um eine möglichst realistische Einbausituation darzustellen. Auch dies geschieht mit größtmöglicher Modularität.
Ölversorgungs-anlagen:
Ein wichtiges Instrument der Qualitätssicherung
Für uns ist die Ölversorgungsanlage nicht nur eine Schmiereinheit.
Vor Beginn der Prüfung wird das Getriebe über die Ölversorgungsanlage auf den erforderlichen Reinheitsgrad gespült.
Während des Betriebs kann die Qualität des Öls ein wichtiger Indikator für das Betriebsverhalten des Getriebes sein. Gezielte Messungen ermöglichen eine Online-Überwachung des Getriebeöls über die Ölversorgungsanlage. Anhand dieser Messungen können Rückschlüsse auf ideale Betriebszustände und den Wirkungsgrad des Getriebes gezogen werden
Punktgenaue Einzelmessungen
Durch den eigenen Betrieb von Großgetriebeprüfständen wissen wir sehr genau, dass störende Einflüsse des Prüfstandes wie Vibrationen oder Reibungsverluste die Messung am zu prüfenden Getriebe stark beeinflussen können. Durch den konsequenten Einsatz von Gleitlagern im Antriebsstrang des Prüfstandes, durchdachte Konstruktionen und modernste Fertigungsverfahren können wir unseren Kunden mit RENK-Prüfständen optimale Prüfbedingungen bieten.
Darüber hinaus verfügen wir über eine hohe Kompetenz bei der Auswahl und Installation der geeigneten Sensorik sowie der Signalverarbeitung und Messwertprotokollierung mit unserer Prüfstandssteuerung RDDS.
Merkmale
- Prüfstände zur Prüfung von verschiedenen Getriebetypen für Windkraftanlagen
- Prüfungen nach IEC 61400-4 oder kundenspezifische Prüfprogramme
- Individuelle Prüfstandskonzepte für Entwicklungs- und Qualitätssicherungsanforderungen
- Simulation der realen Einbausituation
- Einfacher und schneller Wechsel der Prüflinge
- Belastungseinheiten
- RENK RDDS Prüfstandsautomatisierung und Messdatenmanagement
Alle weiteren Informationen erhalten Sie von den Experten des Teams Windenergie:
